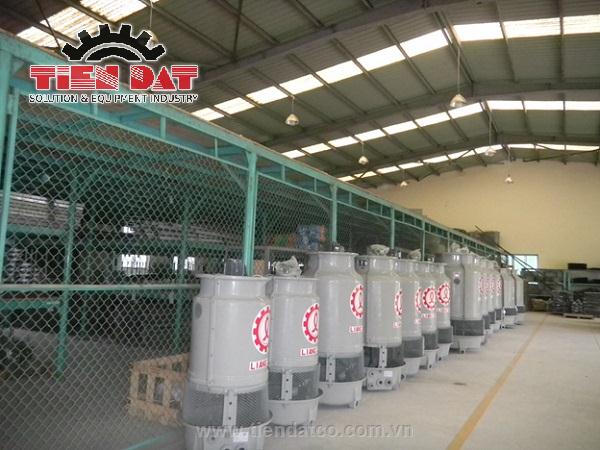

Hình ảnh nhà kho hàng tháp giải nhiệt Tien Dat Corporation
Giới thiệu thông số kỹ thuật tháp giải nhiệt, linh kiện tháp giải nhiệt:
Model LBC-30RT, Liang Chi
Ứng dụng: Tháp giải nhiệt LBC – 30RT được ứng dụng rộng rãi cho các tải có công suất nhỏ như hệ thống giải nhiệt cho máy ép nhựa, máy tạo sợi cho dây chuyền bao bì nhựa, tạo hạt nhựa, các máy lạnh đá làm đá viên, dây chuyền giải nhiệt dầu cho máy gia công với quy mô nhỏ.
| Thông số kỹ thuật tháp giải nhiệt | Đơn vị | |
| Điều kiện thiết kế và hoạt động | ||
| Khả năng làm mát/Cooling Capacity | 81,000 | Kcal/Hr |
| Lưu lượng dòng chảy/ Water Flow rate | 270 | LPM |
| Nhiệt độ nước vào/Hot water Temp | 37 | 0C |
| Nhiệt độ nước ra/ Cold water Temp | 32 | 0C |
| Nhiệt độ bầu ẩm/ AMB Wet buld Temp | 29 | 0C |
| Cột áp / Tower Pump Head | 1.8 | M |
| Lượng nước thấp thoát/Drift loss of water flow rate | 0.1 | % |
| Lượng nước bay hơi/Evaporation loss of water flow rate | 0.83 | % |
| Thiết kế gió thổi/Design Win Load | 200 | Kg/m2 |
| Cấu tạo chi tiết | ||
| Kích thước tổng thể/Overall | 1580 | mm |
| Trọng lượng khô/Dry weight per tower | 115 | Kg |
| Trọng lượng hoạt động/Operating weight per tower | 488 | Kg |
| Tổng trọng lượng /Total Operating weight | 488 | Kg |
| Kết cấu vật liệu | ||
| Giá đỡ/Tower support frame Ass’y | F.R.P | |
| Vỏ bồn/Casing | F.R.P | |
| Giá đỡ vỏ bồn/Casing supporter | NYLON | |
| Tấm tản nhiệt/Filling | P.V.C | |
| Giá đỡ tấm tản nhiệt/Filling supporter | P.V.C | |
| Thiết bị đỡ cơ khí/Mechanical Equipment supporter | H.D.G.S | |
| Lỗ thông hơi/Air inlet louver | P.V.C | |
| Phụ kiện/Bolts, Nuts, Washers | E.P | |
| Phân phối nước/Water Distribution | ||
| Ống dẫn/Stand pipe | P.V.C | |
| Đầu phun/Sprinkler Head | NYLON | |
| Model | LSH-065 | |
| Ống chia nước/Sprinkler Pipe | P.V.C | |
| Thiết bị cơ khí/Mechanical Equipment | ||
| Quạt/Fan Unit | ||
| Số quạt/No. of Unit | 1 | |
| Loại/Type | Hướng trục | |
| Model | LSF-080 | |
| Manufacturor | Liang chi | |
| Kích thước/Diameter | 770 | mm |
| Số cánh/No.of blades | 3 | |
| Tốc độ quạt/Fan Speed | 930 | RPM |
| Tốc độ phun/Tip Speed | 37.49 | M/s |
| Vật liệu cánh/Blade Material | ABS | |
| Vật liệu/Hub Material | ABS | |
| Lưu lượng gió/Air volume | 225 | m3/hr |
| Động cơ/Fan Motor | ||
| Số /No. of Unit | 1 | |
| Cách điện/Insulation | F | |
| Nhà sản xuất/Manufacturor | Teco | |
| Tốc độ/Speed | 930 | RPM |
| Công suất, số đôi cực/HPxPole | 1Hpx6P | |
| Điện áp/Volte(V-phase-Hz) | 380-3-50 | |
| Đường ống kết nối | ||
| Đường nước vào/ra Inlet/Outlet | 65A | |
| Tự động cấp/Auto fill | 15A | |
| Cấp nhanh/Qick fill | 15A | |
| Xả tràn/Over flow | 25A | |
| Xả dáy/Drain | 50A | |
Ghi chú:
| F.R.P | Fiberglass Reinforced Plastic |
| H.D.G.S | Hot Dip Galvanized Steel |
| AL. ALLOY | Aluminum Ally Cast |
| E.P | Electroplating |
| ST.S | Stainless Steel 304 |
Bản vẽ của tháp giải nhiệt và chi tiết linh kiện tháp giải nhiệt LBC-20 RT của Liang Chi.
Việc nắm được chi tiết từng linh kiện của tháp giải nhiệt rất quan trọng cho người sử dụng có thể vận hành và thay thế bảo trì cho tháp giải nhiệt sau này.
